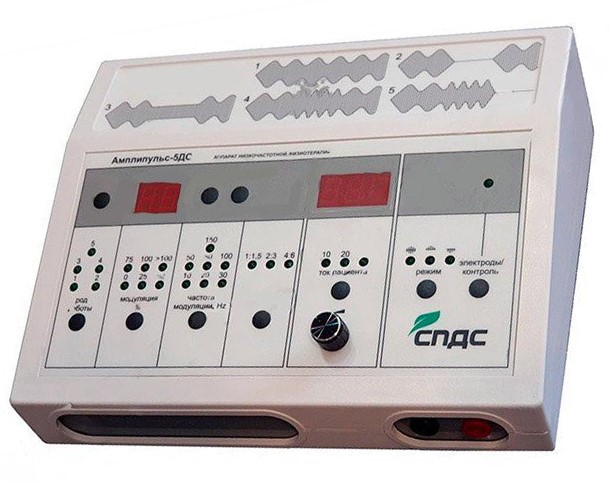

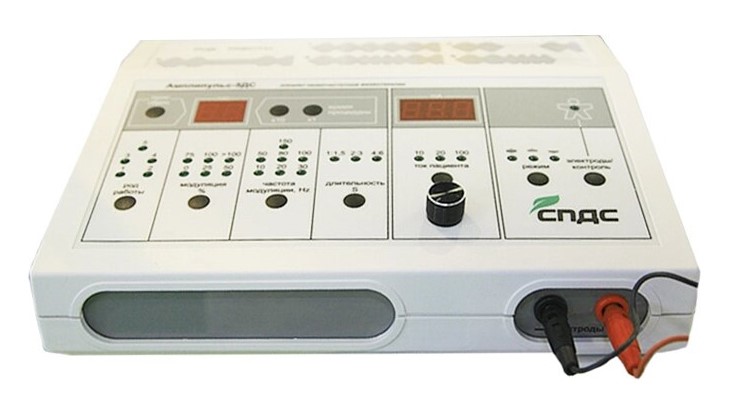

Аппарат для СМТ-терапии Амплипульс-5ДС

Характеристики

Прибор предназначен для лечебного воздействия на организм человека модулированными токами звуковой частоты.

• Исполнение: переносной, настольный
• Максимальный ток в цепи пациента: 100 мА
• Канал: 1
• Дисплей: цифровой
• Таймер: 1–99 мин
• Воздействие: СМТ
• Виды воздействия: 5
• В комплекте: 14 одноразовых прямоугольных электродов

Применяется в физиотерапевтических кабинетах медицинских учреждений для лечения больных с заболеваниями нервной системы, сопровождающими болями, вегетативными или двигательными нарушениями; с нарушением периферического кровообращения; при различных травматических повреждениях мышечно – связочного аппарата, ушибах; при подострых и хронических гинекологических заболеваниях; для стимуляции отхождения камней из мочеточника.

Аппарат низкочастотной физиотерапии Амплипульс-5ДС предназначен для лечебного воздействия модулированными синусоидальными токами звуковой частоты с целью обезболивающего и противовоспалительного действия.

Используется в физиотерапевтических кабинетах медицинских учреждений, в спортивной медицине, а также на дому для лечения больных с заболеваниями нервной системы, сопровождающимися болями, вегетативными или двигательными нарушениями; с нарушением периферического кровообращения; при различных травматических повреждениях мышечно-связочного аппарата, ушибах; при подострых и хронических гинекологических заболеваниях; для стимуляции отхождения камней из мочеточника и т. д.

Аппарат позволяет установить виды воздействия (род работы), параметры синусоидально-моделированных колебаний, время процедуры, значения выходного тока в цепи пациента в каждом канале. Обеспечивает регулировку тока в диапазоне от 0 до 100 мА (ток пациента устанавливается плавно в трех диапазонах). Способен работать непрерывно 8 часов. Имеет таймер с диапазоном времени процедуры, со звуковым сигналом. В комплекте имеются одноразовые электроды для низкочастотных электротерапевтических процедур

Амплипульс-5ДС обеспечивает следующие лечебные виды воздействий (род работы):

❶ непрерывное воздействие током несущей частоты или модулированного колебания с возможностью выбора коэффициента модуляции и модулирующей частоты

❷ прерывистое воздействие серий модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с паузами

❸ непрерывное воздействие серий модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями немодулированных колебаний несущей частоты

❹ непрерывное воздействие серий модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний с частотой модуляции 150 Гц

❺ прерывистое воздействие серий модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний с частотой 150 Гц и паузами

Устройство и работа

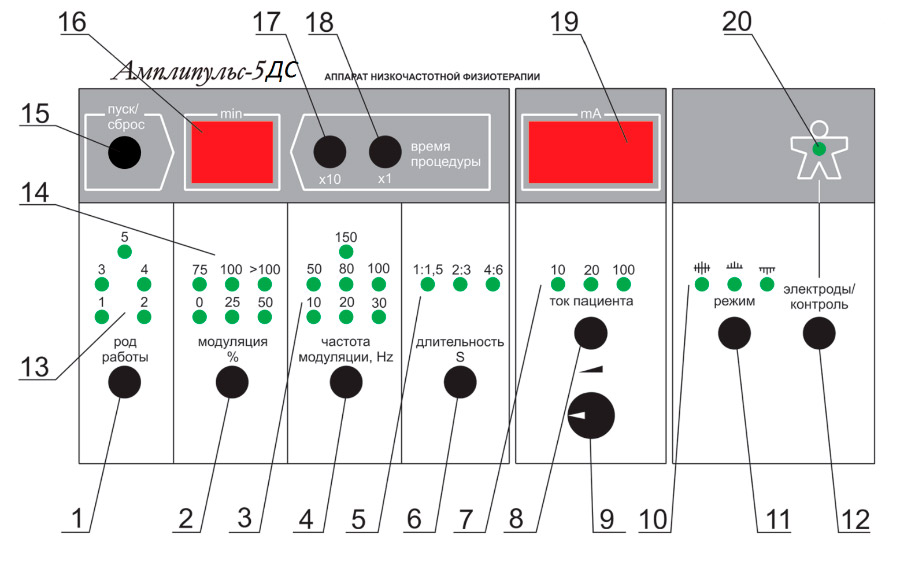

На верхней панели аппарата расположены следующие органы управления и индикации:

1. кнопка РОД РАБОТЫ — установка видов воздействия;
2. кнопка МОДУЛЯЦИЯ % — установка коэффициента модуляции;
3. светодиоды (7 шт.) — индикация включенного значения частоты модуляции;
4. кнопка ЧАСТОТА МОДУЛЯЦИИ Hz — установка частоты модуляции;
5. светодиоды (3 шт.) — индикация включенного значения длительности серий пауз;
6. кнопка ДЛИТЕЛЬНОСТЬ S — установка длительности серий и пауз;
7. светодиоды (3 шт.) — индикация включенного диапазона тока пациента;
8. кнопка ТОК ПАЦИЕНТА — установка диапазона тока пациента;
9. ручка — регулятор тока пациента;
10. светодиоды (3 шт.) — индикация выбора режима воздействия;
11. кнопочный переключатель РЕЖИМ — выбор режима воздействия;
12. кнопка ЭЛЕКТРОДЫ/КОНТРОЛЬ — подключение цепи пациента;
13. светодиоды (5 шт.) — индикация включенного рода работы;
14. светодиоды (6 шт.) — индикация включенного значения модуляции, %;
15. кнопка ПУСК/СБРОС — начало отсчета времени процедуры;
16. цифровое табло «min», отображающее установленное время процедуры;
17. кнопка «х10» — установка десятков минут времени процедуры;
18. кнопка «xl» — установка единиц минут времени процедуры;
19. цифровое табло «mА» — индикация величины установленного тока пациента;
20. светодиод— индикация подключения пациента;

На задней стенке аппарата расположены следующие органы управления и подсоединения:

1. клавиша СЕТЬ — включение сети («0» выкл., «I» вкл);
2. сетевой шнур.

Комплектация

• Блок электронный — 1 шт.
• Кабель для подключения 2-х одноразовых электродов — 1 шт.
• Запасной предохранитель — 1 шт.
• Электрод для низкочастотных электротерапевтических процедур, одноразовый, поверхностный — «ИНИСС-мед», прямоугольный, размер 60х80 мм — 6 шт.
• Электрод для низкочастотных электротерапевтических процедур, одноразовый, поверхностный — «ИНИСС-мед», прямоугольный, размер 100х150 мм — 2 шт.
• Электрод для низкочастотных электротерапевтических процедур, одноразовый, поверхностный — «ИНИСС-мед», прямоугольный, размер 80х120 мм — 6 шт.
• Инструкция по применению

Частота несущих колебаний синусоидальной формы должна быть (5000 ± 100) Гц.
Коэффициент гармоник напряжения несущих колебаний должен быть не более 10 %.
Частота модулирующего напряжения синусоидальной формы должна устанавливаться дискретно и принимать значения 10, 20, 30, 50, 80, 100 и 150 Гц.
Допускаемое отклонение установленной частоты модулирующего напряжения синусоидальной формы должно быть не более ±10 %.
Коэффициент гармоник модулирующего напряжения в диапазоне частот от 30 до 150 Гц должен быть не более 10 %.
Коэффициент модуляции должен устанавливаться дискретно и принимать значения: 0, (25±3) %, (50±7) %, (75±9) %, (100±14) % и более 100 %.
При коэффициенте модуляции свыше 100% должна быть пауза длительностью от 15 до 40% от периода модулирующего напряжения.
При коэффициенте модуляции, равном 0, частота модуляции автоматически должна устанавливаться равной 0.
Длительность серий и пауз (чередование видов тока) должны устанавливаться дискретно в соотношениях: 1 и 1,5; 2 и 3; 4 и 6 с. во «2», «3» и «4» видов воздействий (род работ).
Для вида воздействия (рода работ) «5» соотношения двух модулированных серий с разными паузами должны устанавливаться 1 и 1,5; 2 и 3; 4 и 6 с, а длительность суммы двух серий и длительность паузы должны устанавливаться 2,5; 5 и 10 с; погрешность длительности серий и пауз должна быть не более ±10 %.
Время нарастания и спада тока в сериях для вида воздействия (рода работ) «2» и «5» должно быть (200±20) мс, (400±40) мс и (800±80) мс при установленной длительностях серий и пауз 1 и 1,5, 2 и 3, 4 и 6 соответственно.
Аппарат должен обеспечивать регулировку тока пациента от 0 до 100 мА на активной нагрузке (250±50) Ом и до 30 мА на нагрузке (1±0,1) кОм при коэффициенте модуляции 100 %, при этом максимальное значение установленного тока пациента на нагрузке 300 Ом при нормальных условиях должны отличаться от номинального не более чем на ±10%.

Ток пациента должен устанавливаться плавно в трех диапазонах:

• 0 – 100 мА;
• 0 – 20 мА;
• 0 – 10 мА.

Аппарат должен обеспечивать блокировку переключения диапазонов тока пациента при введенном регуляторе тока.Измерение среднеквадратического значения тока пациента должно производиться внутренним цифровым измерителем тока, при этом погрешность аппарата тока при «1» и «4» родах работы не должна превышать:

• в диапазоне (0 – 1) мА и (0 – 20) мА - ± (1 мА + 0,05· Iп);
• в диапазоне (0 – 100) мА - ± (1мА+0,1·Iп),

где Iп – установленное значение тока пациента, мА.

Процедурный таймер аппарата должен индицировать устанавливаемое и оставшееся время процедуры в пределах от 1 до 99 мин, а по истечении установленного времени процедуры должен выдать звуковой сигнал и производить автоматическое выключение тока пациента с блокировкой выключаемого состояния при введенном регуляторе тока.

Точность счета времени процедуры должна быть не более ±2 с в минуту.

Запаздывание автоматического выключения тока пациента относительно звукового сигнала должно быть не более 15 с.

Аппарат должен выдерживать без нарушения работоспособности короткое замыкание в цепи пациента в течение 10 мин.

Время установления рабочего режима аппарата после включения не должно превышать 1 мин.
Аппарат должен сохранять работоспособность при непрерывной работе в течение 8 ч.
